Hochspannungs Stromversorgungen
Verwenden Sie eine hochmoderne Energieumwandlungstopologie. Unsere Hochspannungsnetzteile in Standardgröße bieten verschiedene verbesserte Schnittstellen, Halterungen und Wirkungsgrade. Erzielen Sie mühelos Spitzenleistung und hohe Zuverlässigkeit für alle Ihre Anwendungen.
DC/DC - SPS Series
• Digitale oder analoge Fernbedienung
• Software-Konfigurierbar und Leistung
• Serielle Kommunikation mit SDK
• Verfügbare GPIO-Pins
DC/DC - Hohe Leistung Serie C
• 17 Modelle von 0 bis 125 V bis 0 bis 60 kV
• 60, 125 oder 250 W Ausgangsleistung
AC/DC - MQ Series
• von 0-1 kVDC bis 0-60 kVDC
• 300 W Ausgangsleistung
• als positiv oder negativ verfügbar
AC/DC - LH Open Series
• von 0-200 kVDC bis 0-500 kVDC
• 4 kW und 8 kW , Parallelschaltbar bis zu 20 kW
• verfügbar als positiv, negativ oder reversibel
Verstärker - Modell 20/20C
• 0 bis ±20 kV Ausgangsspannung
• 0 bis ±20 mA Ausgangsstrom
• 450 V/µs Anstiegsrate
Cap Charger - ACRX Series
• von 10 kV bis zu 50 kV
• von 6 kJ/s bis zu 15 kJ/s
• Positiv, Negativ oder fließend
Plasma Generator - G2000
• Ausgangsspannung: 0 bis 10 oder 20 kV
• Ausgangsleistung: 500W
• Frequenz: 4 bis 500 kHz
• Eingangsspannung: 230 Vac, 48 - 62 Hz
Röntgen-PSU - XRG
• Ausgangsspannung: 25kV bis 70kV
• Ausgangsleistung: bis zu 72 W
• Restwelligkeit: 0,05% +10V p-p
• Eingangsspannung: 24Vdc
Pulse Modulator - PG200
• Modulator-Spitze: 36 MW
• Impulsspannung: 0 - 50 kV
• Impulsstrom: 0 - 1200 A
• Durchschnittlicher Modulator: 0 - 80 kW
DC/DC-Hochspannungsstromversorgungen
| Ausgangsspannung (kV) | Ausgangsstrom (mA) | Ausgangsleistung (W) | Eingangsspannung (VDC) | Ripple bis zu | |
| Digital | 0.250 - 6 | 120 | 30 | 23 - 31 | 0.007% (1kHz - 1MHz) |
| Standard | 0.062 - 60 | 2 - 2000 | 3 - 250 | 12 oder 24 | 0.0007% (V p-p) |
| Leistungsverstärker | ±1 - 20 | 250 | 0.25- 2 | 24 | 0.0025% |
| Hohe Präzision | 1 - 15 | 10 - 30 | 10 - 30 | 24 | 20 mV |
| Microsize | 0.1 - 6 | 0.5 - 15 | 0.1 - 6 | 5/ 12/ 15 or 24 | <0.005% |
| Isoliert Niedrig V | Mehrere | 1500 | 24 - 36 | 12 oder 24 | 2% |
| Filament | 0 - 5 | 3000 | 15 | 24 | 15ppm |

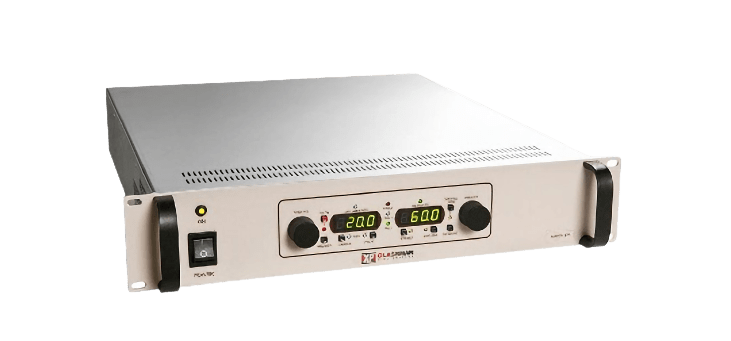

AC/DC-Hochspannungsstromversorgungen
| Ausgangsspannung (kV) | Ausgangsstrom (mA) | Ausgangsleistung (W) | Eingangsspannung | Ripple bis zu | |
| Module | 0 - 60 | 0 - 300 | 15 - 300 | 230Vac | 0.025% |
| Rack-Montage | 0 - 500 | 0 - 25000 | 120 - 25000 | Einphasig/dreiphasig | 0.025% |
| Mehrere Ausgänge | 0 - 40 | 0 - 3000 | 15 - 1000 | 24Vdc / 230Vac |
Hochspannungsverstärker
| Ausgangsspannung (kV) | Ausgangsstrom (mA) | Anstiegsrate | Große Signalbandbreite | Kleine Signalbandbreite | |
| Messverstärker ≥ 5 kV | 0 bis ±50 kV | bis zu ±300 mA | bis zu 1000 V/µs | bis zu 23 kHz | bis zu 75 kHz (-3dB) |
| Messverstärker < 5 kV | 0 bis ±4 kV | bis zu ±400 mA | bis zu 2000 V/µs | bis zu 200 kHz | bis zu 3 MHz (-3dB) |
Hochspannungsnetzteile mit Kondensatorladung
| Ausgangsspannung (kV) | Ausgang Strom | Eingangsspannung | |
| Kappenaufladung | 0 - 60 | bis zu 110kJ/s | DC oder AC |
Hochspannungsplasmagenerator
| Ausgangsspannung (kV) | Ausgangsleistung (W) | Frequenz | Eingangsspannung | |
| G2000 | 0 - 20 | 500 | 4 bis 500 kHz | 230 Vac |
Röntgen-Hochspannungsnetzteil
| Ausgangsspannung (kV) | Ausgangsleistung (W) | Wellenlänge | Eingangsspannung | |
| XRG70 | 25 - 70 | bis zu 72 Watt | 0,05% +10 Vp-p | 24 VDC |
Puls-Modulatoren
| RF-Spitzenleistung (MW) | Impulsspannung (kV) | Impulsstrom (A) | Modulator-Spitze (MW) | Modulator Durchschnitt (kW) | |
| Klystron-Modulatoren | 0 - 35 | 40 - 290 | 30 - 280 | 26 - 80 | 30 - 55 |
| Magnetron-Modulatoren | 0.2 - 5 | 20 - 75 | 20 - 250 | 4 - 14 | 1 - 16 |
| Impulsgeneratoren | 30 - 52 | 30 - 1200 | 6.2 - 36 | 0 - 80 | |
| E-Gun Modulatoren | 0.03 - 0.1 | 0 - 50 | 1 - 2 | 0 - 0.03 | 0.04 - 0.75 |
Kundenspezifische Stromversorgungen
Für maßgeschneiderte Lösungen füllen Sie bitte das Fragebogen so viel wie möglich und senden Sie es an die HVP zurück.
