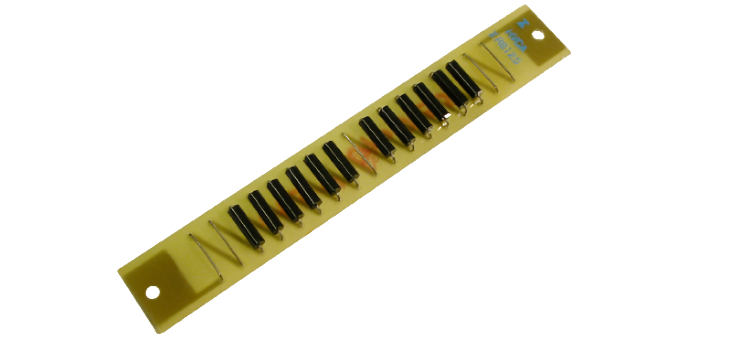

Röntgenbildschirm-Gleichrichter
Dank fortschrittlicher Diffusions- und Fertigungstechniken können wir eine breite Palette von Gleichrichterprodukten herstellen. Die strenge Kontrolle dieser Designs und Prozesse ermöglicht kundenspezifische Versionen jedes Produkts innerhalb dieser Produktlinie und die Lieferung mit kurzen Vorlaufzeiten.
Ausstattung:
- Baugruppe für Hochspannung und Mittelstrom
- Schnelle Rückgewinnung für hohe Effizienz
- Zusammengebaut mit RoHS-konformen Materialien
- Die Dioden sind RoHS-konform gemäß Richtlinie 2011/65/EG
Produkte
Datenblätter
Produkte
HVB Serie
| Teil # | Wiederholte Pk. Rückwärtsspannung (V) | Vorwärts-Spannungsabfall (V) | Avg. Vorwärtsstrom (mA) | Stoßstrom (A) | Rev. Wiederherstellungszeit (nS) |
| Schnelle Erholung | |||||
| HVBF200 | 200000 | 220 | 660 | 10 | 100 |
| HVBF250 | 250000 | 220 | 660 | 10 | 100 |
| HVBF300 | 300000 | 220 | 660 | 10 | 100 |
| HVBF350 | 350000 | 220 | 780 | 10 | 100 |
| HVBF450 | 450000 | 220 | 780 | 10 | 100 |
| HVBF600 | 600000 | 220 | 1050 | 10 | 100 |
| Schnell Trr (N) Mittelabgriff | |||||
| HVBFN100 | 100000 | 220 | 242 | 10 | 100 |
| HVBFN150 | 150000 | 220 | 286 | 10 | 100 |
| HVBFN200 | 200000 | 220 | 385 | 10 | 100 |
| Schnell Trr (P) Mittelgewindebohrer | |||||
| HVBFP100 | 100000 | 220 | 242 | 10 | 100 |
| HVBFP150 | 150000 | 220 | 286 | 10 | 100 |
| HVBFP200 | 200000 | 220 | 385 | 10 | 100 |
| Schnelles Trr (D) Mittelgewindebohrer | |||||
| HVBFD100 | 100000 | 220 | 242 | 10 | 100 |
| HVBFD150 | 150000 | 220 | 286 | 10 | 100 |
| HVBFD200 | 200000 | 220 | 385 | 10 | 100 |
| Standard-Wiederherstellung | |||||
| HVB200 | 200000 | 220 | 300 | 20 | – |
| HVB250 | 250000 | 220 | 360 | 20 | – |
| HVB300 | 300000 | 220 | 360 | 20 | – |
| HVB350 | 350000 | 220 | 390 | 20 | – |
| HVB450 | 450000 | 220 | 480 | 20 | – |
| Stand. Trr (N) Mittelabgriff | |||||
| HVBN75 | 75000 | 220 | 110 | 20 | – |
| HVBN100 | 100000 | 220 | 132 | 20 | – |
| HVBN125 | 125000 | 220 | 143 | 20 | – |
| HVBN150 | 150000 | 220 | 176 | 20 | – |
| Stand. Trr (P) Mittelabgriff | |||||
| HVBP75 | 75000 | 220 | 110 | 20 | – |
| HVBP100 | 100000 | 220 | 132 | 20 | – |
| HVBP125 | 125000 | 220 | 143 | 20 | – |
| HVBP150 | 150000 | 220 | 176 | 20 | – |
| Stand. Trr (D) Mittelabgriff | |||||
| HVBD75 | 75000 | 220 | 110 | 20 | – |
| HVBD100 | 100000 | 220 | 132 | 20 | – |
| HVBD125 | 125000 | 220 | 143 | 20 | – |
| HVBD150 | 150000 | 220 | 176 | 20 | – |
HVMB Serie
| Teil # | Wiederholte Pk. Rückwärtsspannung (V) | Avg. Vorwärtsstrom (mA) | Vorwärts-Spannungsabfall (V) | Stoßstrom (A) | Rev. Wiederherstellungszeit (nS) |
| Teilserie Schnelle Erholung | |||||
| HVMBF225 | 225000 | 220 | 506 | 10 | 100 |
| HVMBF325 | 325000 | 220 | 598 | 10 | 100 |
| HVMBR450 | 450000 | 220 | 805 | 10 | 100 |
| Standard-Wiederherstellung | |||||
| HVMB175 | 175000 | 220 | 230 | 20 | – |
| HVMB225 | 225000 | 220 | 276 | 20 | – |
| HVMB275 | 275000 | 220 | 299 | 20 | – |
| HVMB325 | 325000 | 220 | 368 | 20 | – |
HVSB Serie
| Teil # | Wiederholte Pk. Rückwärtsspannung (V) | Avg. Vorwärtsstrom (mA) | Vorwärts-Spannungsabfall (V) | Stoßstrom (A) | Rev. Wiederherstellungszeit (nS) |
| Teilserie Schnelle Erholung | |||||
| HVSBF100 | 100000 | 220 | 308 | 10 | 100 |
| HVSBF150 | 150000 | 220 | 364 | 10 | 100 |
| HVSBF200 | 200000 | 220 | 364 | 10 | 100 |
| Standard-Wiederherstellung | |||||
| HVSB100 | 100000 | 220 | 140 | 20 | – |
| HVSB150 | 150000 | 220 | 182 | 20 | – |
| HVSB200 | 200000 | 220 | 224 | 20 | – |
XRB Serie
| Teil # | Wiederholte Pk. Rückwärtsspannung (V) | Avg. Vorwärtsstrom (mA) | Vorwärts-Spannungsabfall (V) | Stoßstrom (A) | Rev. Wiederherstellungszeit (nS) |
| Teilserie Schnelle Erholung | |||||
| XRBF100 | 100000 | 220 | 352 | 10 | 100 |
| XRBF125 | 125000 | 220 | 352 | 10 | 100 |
| XRBF150 | 150000 | 220 | 416 | 10 | 100 |
| XRBF175 | 175000 | 220 | 416 | 10 | 100 |
| XRBF200 | 200000 | 220 | 416 | 10 | 100 |
| XRBF250 | 250000 | 220 | 560 | 10 | 100 |
| Standard-Wiederherstellung | |||||
| XRB100 | 100000 | 220 | 160 | 20 | – |
| XRB125 | 125000 | 220 | 192 | 20 | – |
| XRB150 | 150000 | 220 | 208 | 20 | – |
| XRB175 | 175000 | 220 | 256 | 20 | – |
| XRB200 | 200000 | 220 | 256 | 20 | – |
XRLB Serie
| Teil # | Wiederholte Pk. Rückwärtsspannung (V) | Avg. Vorwärtsstrom (mA) | Vorwärts-Spannungsabfall (V) | Stoßstrom (A) | Rev. Wiederherstellungszeit (nS) |
| XRLBF100 | 100000 | 220 | 374 | 10 | 100 |
| XRLBF125 | 125000 | 220 | 374 | 10 | 100 |
| XRLBF150 | 150000 | 220 | 442 | 10 | 100 |
| XRLBF175 | 175000 | 220 | 442 | 10 | 100 |
| XRLBF200 | 200000 | 220 | 442 | 10 | 100 |
| XRLBF250 | 250000 | 220 | 595 | 10 | 100 |
| Standard-Wiederherstellung | |||||
| XRLB100 | 100000 | 220 | 170 | 20 | – |
| XRLB125 | 125000 | 220 | 204 | 20 | – |
| XRLB150 | 150000 | 220 | 221 | 20 | – |
| XRLB175 | 175000 | 220 | 221 | 20 | – |
| XRLB200 | 200000 | 220 | 272 | 20 | – |
